1澆注體系規劃
模具選用側澆口澆注體系，塑料熔體經過澆口套6內的干流道進入分型面上的分流道，究竟經匿伏式側澆口進入型腔。

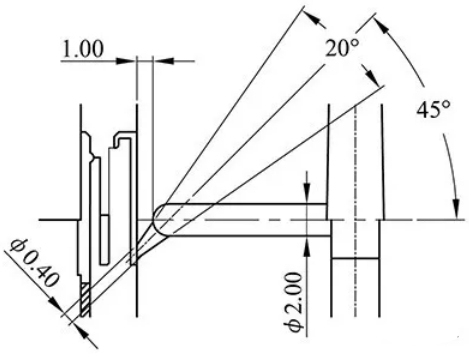

圖3 匿伏式澆口標準
匿伏式側澆口標準如圖3所示，優點是澆注體系凝料和塑件能夠自動分別，便于模具選用全自動化打針出產，而且澆口切斷后留下的痕跡較小，不影響塑件外觀質量。
2成型零件規劃
（a）定模成型零件
（b）動模成型零件

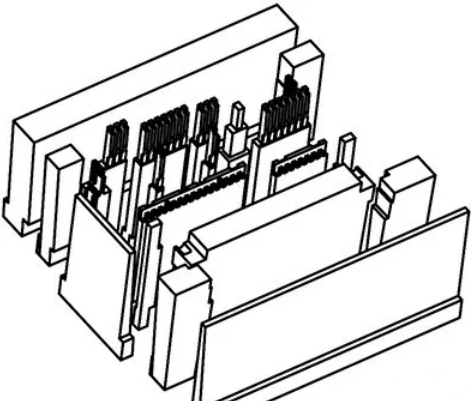

圖4 模具成型零件
成型零件規劃是模具規劃的關鍵。汽車連接器構造雜亂，壁厚很小，插針孔共22個，型芯小且多，型腔排氣艱難。塑件成型最窄的槽標準20mm×1mm×9mm，型芯之間最小空地僅0.40mm，塑件內、外表面質量、標準精度請求高，型芯選用鑲件構造，大多數塑件壁厚是由型芯之間的空地構成的。為便于型腔排氣以及型芯的制造和修補，模具的成型零件全部選用鑲件構造，模具成型零件如圖4所示。
3冷卻體系規劃
一方面動、定模兩局部的型芯小且多，都選用鑲件構造而無法通冷卻水，另一方面塑件小且壁薄，型芯沒有通冷卻水的必要，模具只在動、定模型腔板之外的模板上規劃了簡易的冷卻水道。
4導向定位體系規劃
模具的導向定位體系直接影響塑件的精度和運用壽命。模具的動、定模板由導柱9和導套8導向定位，動、定模內鑲件分型面的4條邊都規劃了錐面定位構造。在動模局部，規劃了為推桿固定板18導向的導柱23和導套22。此外，定模座板1在注塑機定模板上設備時由定位銷7定位。
5脫模體系規劃
塑件小且壁薄，成型后對型芯的包緊力較大，脫模時塑件很簡單變形乃至開裂，因而脫模體系是模具規劃的難點。依據塑件構造，模具選用圓推桿和扁推桿結合推出的脫模構造，其間塑件由扁推桿推出，澆注體系凝料由圓推桿推出。扁推桿推出力較大，且較均衡，但本錢較高，簡單磨損，要留意維護頤養，最好守時查看交換。
